一,產品構成及工作原理

1, 本繼電器延時精度遠高于DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構及內部接線,工作方式,整定范圍與DS型時間繼電器相同，僅整定方式不同，撥碼開關的三位數乘以0.01S或0.1S時間時基即為整定時間。改變整定值無需進行效驗。

2, 本繼電器為動作延時型數字時間繼電器，由進口CMOS集成電路構成，繼電器有振蕩器,分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。

3, 繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作，同時晶振起振，產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時。由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。

4,  繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的終止和滑動觸點使用。但滑動觸點閉合后，其閉合狀態一直保持到繼電器失電返回為止。

二、技術要求

1、額定值及規格見上表。

2、延時準確度

a、延時整定值的平均誤差：在基準條件下，繼電器延時整定值平均誤差值不大于整定值的0.1%+3ms；
平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、延時一致性：在基準條件下，繼電器延時一致性不大于整定值的(3-10ms)。

c、在-10~50℃的溫度下，任一延時整定值的平均誤差(包含一致性)的值不大于整定值的0.1%+5ms。

3、工作電壓：動作電壓不大于額定電壓的70%時，繼電器應可靠工作。

4、繼電器的返回時間切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。

5、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回。

6、功率消耗DC48V，不大于2W；DC110V或AC100~127V，不大于4.5W(6.5VA)；DC或AC220V，不大于8.1W(13VA)。

7、熱性能要求本系列繼電器可長期通電工作，當環境溫度為50℃時，可長期承受1.1倍額定電壓值。

8、電源工作特性：電源緩慢升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象。

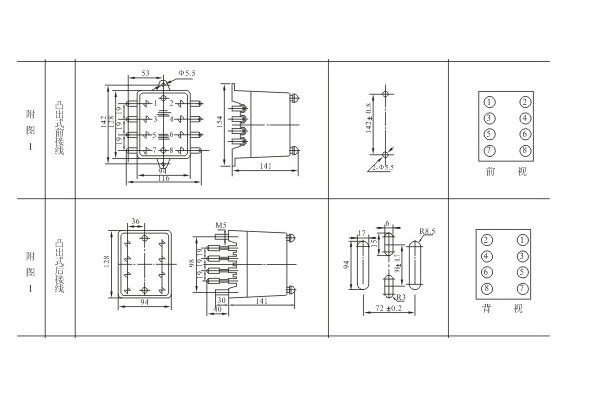

三、外形及開孔尺寸

SSJ-10采用HK-1殼體
