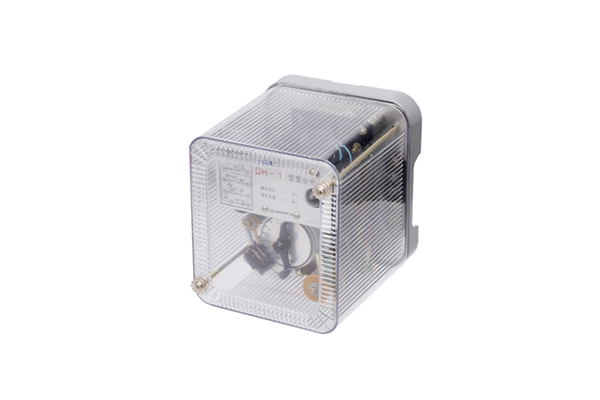

DH-1型重合閘繼電器的接線圖及相關技術參數

發布時間 :    瀏覽次數 : 2257

一、用途:DH-1型重合閘繼電器用于輸電線路上實現三相一次重合閘的控制回路中。
二、結構概述:
  該繼電器由一臺時間繼電器(DS-112C型,作為時間元件JS),一臺電碼繼電器(作為中間元件JZ),及電阻,電容元件組成。它們被固定在絕緣的安裝板上,安裝板又被固定在金屬的底座上,裝有金屬的外殼,它通過螺桿被緊固在底座上,在外殼與底座之間輔有隔塵墊,保證密封,在金屬外殼上部鑲有玻璃,從外面可以檢查裝置的動作情況。
繼電器可以采用板前接線,也可以采用板后接線。

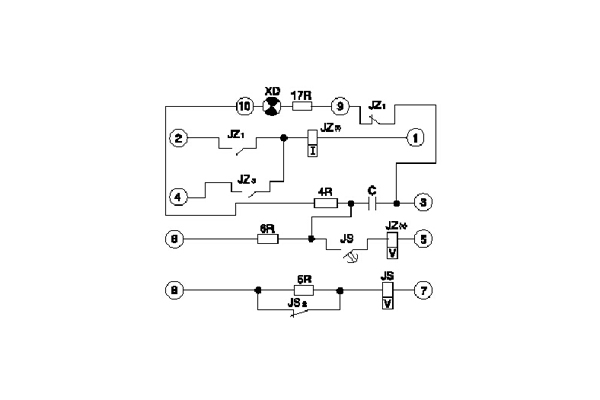

三、繼電器內部接線圖:

四、 技術數據:

  1、 繼電器的額定電壓為DCll0V,220V。
  2、 繼電器的額定電流(中間元件電流繞組JZ(1)的額定保持電流)為0.25A;0.5A;1A;2A;4A。
  3、 在額定電壓下,當環境溫度為20±5℃,相對濕度不大于70%時,電容器充電到中間元件作所必需的電壓的時間(一次重合閘間隔時間)在15s-25s范圍內。
  4、 在70%額定電壓下,當環境溫度為20±5℃,相對濕度不大于70%時,繼電器應保證可靠動作,此時電容器充電到使中間元件動作所必需的電壓的時間,允許延長到2min。
  5、 當中間元件電壓繞組沒有電壓,電流繞組流過額定電流時,銜鐵保持在吸合位置。
  6、 繼電器在額定電壓下中間元件的觸點JZl與JZ(I)串聯后,應保證能接通額定電流8倍(不大于8A)的電流歷時5s,此后在觸點上不應有熔化和粘接的痕跡。
  7、 在額定電壓下,中間元件電流繞組JZ(1)的功率消耗應不大于1.35W。
  8、 時間元件的延時調整范圍為0.25s~3.5s。
  9、 時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓。
  10、 介質強度:繼電器各電路對外露非帶電金屬部分之間應耐受電壓2kV,交流50Hz歷時lmin試驗而無擊穿或閃絡。
  11、 裝置的重量不超過5kg。

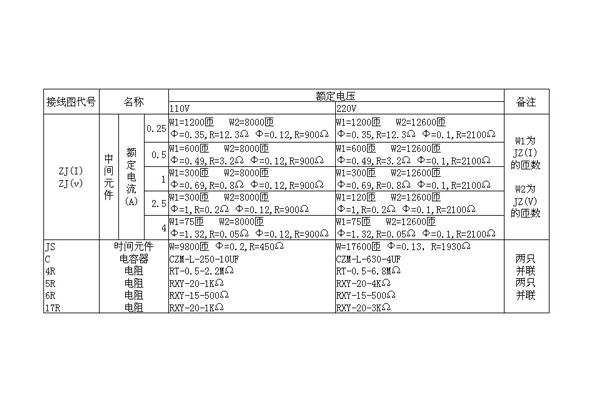

  12、 繼電器內各元件參數
